板式换热器的优点：

结构紧凑 板式换熟器所占的空间是目前各种换热器较小的一种。在同样的换热条件下，板式换热器占地面积只是管壳式换热器的1/3-1/4，而且拆卸时不需占用额外的维修空间。


传热系统高 由于板片组中流动的介质在较低雷诺数（Re）时，就能形成涡流，而且光滑的板片上不易生成污垢，因此有非常高的传热效率。在一般的水与水热交换中，板式换热器的传热系数能达到5000w/平方米。摄氏度以上，比管壳式换热器要高3-8倍。


热回收率高 由于传热系数高，流量比特性优异，加上完全逆向流动，传热温差可以选用得很低，因此非常适合于低位能热量的回收。采用单一板式换热器达到90%以上的热回收效率在经济上是可行的。



适应性大 可拆式和半焊式板式换热器具有无与伦比的适应性。在安装以后，金属板片组可以增、减以适应扩大、缩小的工作要求。


滞留量低 由于其流道较小，滞留量很小，故能迅速起动，控制操作改变时反应迅速，而且大大减轻了设备的重量。


介质不混合不泄漏 板式换热器垫片系统设计优良，是保证在正常运转条件下不漏入大气，亦不相互混合的重要因素。防止液体相互混合的方法是采用两道密封。两种液体由两道密封加以分开，而两道密封之间的空气是与大气相通的。如果垫片意外失效，流体将泄漏至大气中。


维修方便 板片的设计使其无死角区域，所以不许拆卸就可在现场进行化学清洗。对于可拆式和半焊式换热器也可以很容易地打开进行彻底的机械清洗。

2.主要参数

	BR0.03	BR0.1	BR0.25	BR0.32	BR0.45	BR0.90
单片传热面积 m	0.03	0.1	0.25	0.32	0.45	0.90
波纹形式	人  字  波   纹
波纹间距 mm	12	12	16	20	20	18
板间距  mm	3	3	4	5	5	3.5
传热系数 w/m.k	3500-5000
设计温度	150
设计压力    Mpa	1.0	1.0	1.6	1.0	1.0	1.6
角孔直径：热侧/冷侧 mm	G1/2"	Dg40	Dg80	DG100	DG150/DG100	Dg200
最大流量：热侧/冷侧 m/h	2	20	80	135.0	汽3500，水350/150	550
板片材料	00Cr17Ni14Mo2  0Cr18Ni9  钛TA-1等
密封材料	三元乙丙        丁腈     氟橡胶等

<<回到页首

板式换热器的型号及其所代表的含义：

BR  □□□---□□---□□---□---□
-a-   -b-     -c-    -d-   -e-  -f-
a:人字波纹板式换热器
b:单片传热面积 m
c:设计压力 （MPa)
d:换热器换热面积 m
e:垫片材料代号
f:框架结构形式代号

------------------------------------------------------------

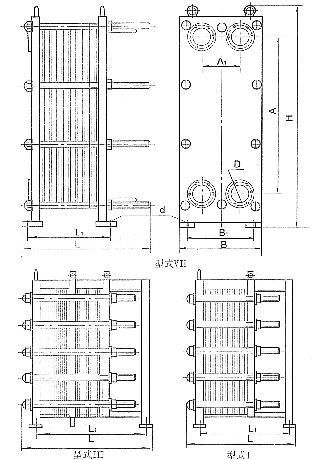

3.换热面积及安装尺寸

　

结构 形式	产品 型号	换热面积  m	单机重量 Kg	安装尺寸
				L	L1	B	B1	A	A1	H	d	D
	BR0.03	1	65	600	228	140	120	532	56	670	4-14	4孔D1/2"
		1.5	72	600	288
		2	82	780	349
		2.5	88	780	418
		3	100	880	478
	BR0.10	2	132	382	332	300	220	542	126	833	3-22	4孔Dg40
		5	157	582	532
		8	182	732	682
		10	198	832	782
	BR010	3	132	330	224	300	220	542	126	833	3-22	4孔Dg40
		5	147	380	296
		6	155	410	332
		7	163	470	368
		8	171	500	404
		10	187	610	476
		12	203	700	548
		15	228	840	656
	BR025	5	347	280	226	430	350	840	192	1182	4-22	4孔Dg80
		10	384	410	318
		15	421	540	410
		20	457	660	502
		25	494	790	594
		30	530	920	686
	BR032	10	684	1075	957	680	630	750	300	1220	4-22	4孔Dg100
		15	714	1075	957
		20	732	1075	957
		25	812	1375	1257
		30	866	1375	1257
	BR045	10	740	790	652	680	630	970	250	1450	4-22	2孔Dg100/ 2孔Dg150
		20	853	790	652
		25	923	990	852
		30	957	990	852
		35	1027	1190	1052
		40	1062	1190	1052
		45	1130	1390	1252
		50	1172	1390	1252
		60	1277	1590	1452
		70	1355	1590	1452
		75	1417	1790	1652
	BR045	80	1615	1890	1752	680	630	970	250	1450	4-22	2孔Dg100/ 2孔Dg150
		90	1709	2040	1902
		100	1787	2190	2052
		120	1962	2540	2402
	BR090	100	2174	1290	1230	810	690	1484	394	2130	4-18	4孔Dg200
		150	2566	1590	1530
		200	3283	1890	1830
